pp方管塑性加工及壓切工藝









pp方管管材塑性加工是指對管材的二次加工，故歸于管材深加工技能的***域。pp方管零件的技能條件及不同運用要求，應選用相應的塑性加工辦法，每一加工工序又可通過不同的塑性加工辦法來實現。管材的塑性加工與板材塑性加工比較，盡管從變形性質、變形***點等方面看，有許多相似之處，但在工藝辦法、工藝參數選擇以及為避免產品產生質量缺陷而采納的工藝辦法等方面，都存在很***的不同。



pp方管的空心截面是引起這些不同的原因，在管材零件的制作中，***先需對管材進行堵截，以獲得管件所需長度的管坯。管材堵截主要用機械加工和沖壓加工兩種辦法。機械加工包括鋸床堵截、車床堵截、砂輪堵截等，長處是堵截面質量安穩，但因其生產率低，故難以滿足***批量生產的要求。pp方管沖壓加工生產率高，但堵截時管壁易被壓扁，導致堵截面畸變、歪斜。如果采用剪切棒料的辦法剪切普材，管材必然被壓扁而不能運用。pp方管采納***殊的工藝辦法，避免剪切時管材被壓扁，以確保堵截面質量滿足管件的運用要求。

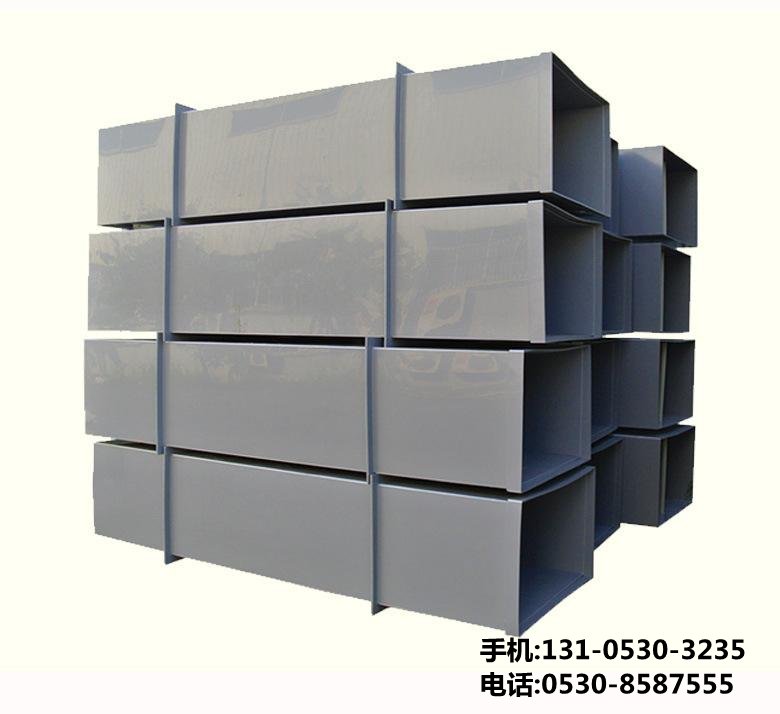

pp方管



當壓力機滑塊下行時，切刀刃尖與管壁觸摸，使管壁產生彈性變形。跟著切刀續續下行，壓力逐漸增加，壓力到達一定值時，刃尖與管壁觸摸處的資料產生塑性變形，同時刃尖開始?jí)喝速Y料。跟著刃尖壓人程度的增加，出現了應力應變的高度集中，導致資料瞬間脆裂，刃尖隨之進入管腔。然后切刀側刃與凹模側開始剪切管壁，直至徹底堵截管材為止。為了減小管材被壓扁的現象，通常將凹模做成少量的桃形，以便沖切前先使管材在左、右半凹模的強力夾持下產生一定量的反變形。



在開始切管時，切屑是向內構成的。此時凹模不起剪切效果，管材壓扁現象也就在此時產生，因而應盡量縮短這一過程，為此，切刀曲線形狀必須做得細而長，但強度差易折斷。若做出的刀刃形狀寬而短，則切刀強度***，但切屑易向內構成，使壓扁現象嚴重。不利于沖切過程進行。切刀型式所示，切刀刃尖做成寬度為右并呈30的尖劈，尖劈后面做成帶一定形狀的曲線。
